- EnPlant - Biomassa Bränslehantering.
- Välkommen
Pålitligt bränslematningssystem är en avgörande faktor för att upprätthålla fullständig och grundlig förbränningskontroll i alla biomassaeldade energisystem. Bränslehantering behöver planeras och konstrueras för att effektivt hantera bränslet, med andra ord behöver man planera för att kunna ta emot bränslet, flexibelt kunna bearbeta och sortera bränslen, förvara samt kontinuerligt kapacitetsmässigt mata bränslet till energianläggningen.
Vi på EnPlant har levererat våra Bränslehantering utrustningar i hela världen, vi kan alltså säga att vi har en hel del erfarenheter.
Bränslematningssystem behöver konstrueras inte bara kapacitetsmässigt rätt men även stabilt och så bekymmersfritt det är möjligt. EnPlant erbjuder dig bränslefickor, bränslesilo – rörliga utmatningssystem, stångmatare, kedjetransportörer, mellanlagringsbehållare, skruvtransportörer, doserskruvar, dosermatningssystem med mera. Utrustningar och kompletta bränslehanteringar är konstruerade och designade för att fungera med din ugn och för att leverera den mängd bränsle som krävs. Våra bränslehanteringar designas för din specifika biomassa-energianläggning som gör att energibehovet i din anläggning kontinuerligt uppfylls.
Bilder på EnPlant Maskiner, utrustningar och system samt energianläggning finns här.

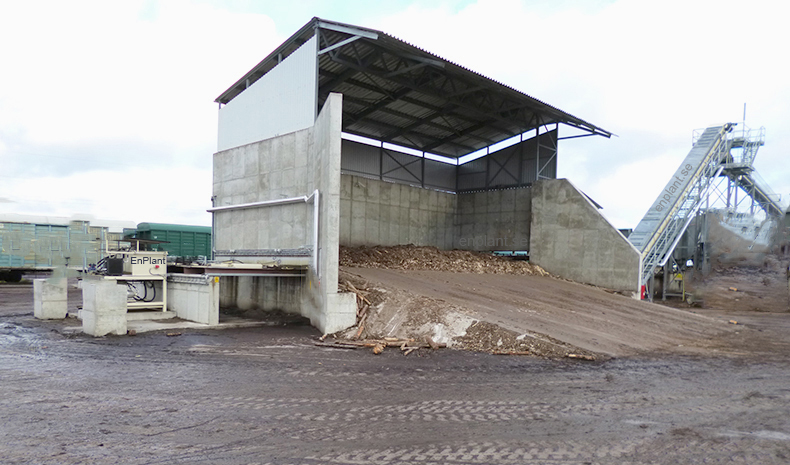

Bränsleficka med rörligt golv/botten konstrueras med att botten på bränslefickan täcks med något vi kallar för stångmatare. Själva bränslefickan eller silon alltså själva lagret designas för kan kunna ta emot bränsle antingen via taket alltså fylls den här konstruktionen ficka ovanifrån med transportör, ett annat alternativ är öppen silodesign där frontlastare/hjulaster fyller på fickan från sidan på silon eller fickan, vi kan även konstruera bränslefickan som kallas för tippficka där alltså lastbil direkt lastar av bränsleflis direkt ner tippfickan. Med tippficka ökas flexibiliteten kring bränslehantering då inkommande lastbilar själva kan lasta av bränslelasten.
Bränslesilon är en förvaringsbyggnad konstruerad som en enda stor behållare för att lagra biomassa-bränsle, med andra ord är silon ett lagerhus från vilket biomassa-bränsle matas till förbränningsugnen. Silon tillverkas av stålhölje, alltså är väggar typisk klädda i plåt med förstyvningar med stålkonstruktioner. Ovanpå bränslesilon kan installeras fördelningsskruvar för att effektivt distribuera ut bränsle ner i silon. I silons trågbotten finns så kallade stångmatare som består av hydrauliskt drivna steg-skrapor som täcker hela botten på fickan. Med andra ord konstrueras hela silon botten som en rörlig botten och en viss mängd material matas ut med varje framåt gående rörelse av stångmatarna, bränsle från silon matas alltså ut med stångmatare. Efterkommande maskin för att hantera eller transportera material kan vara skivsåll, skraptransportör, skruvtransportör, mellanlagringsfickor och doserfickor.

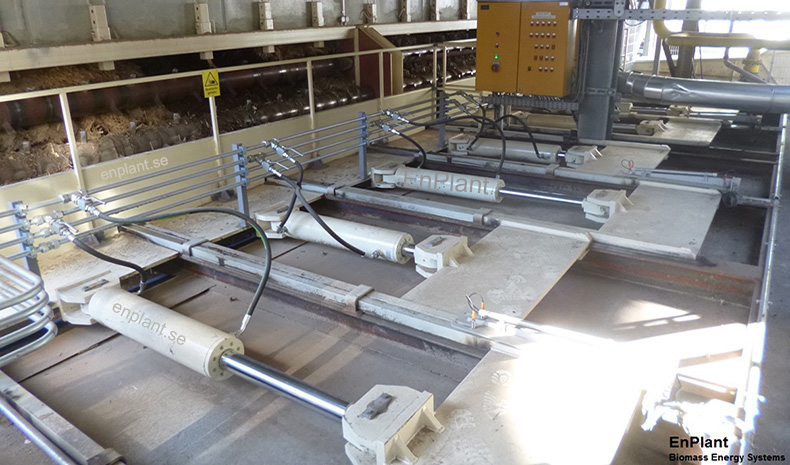

EnPlant stångmatare är i princip konstruerade som liggande klätterstege där varje "fotstång" är designade till Skrapor som för materialet framåt. EnPlant Skraporna har en form som gör att dessa drar med sig materialet ut ur silon när stångmataren rör sig framåt men glider under materialet när stegarna går bakåt. På så sätt matas materialet ut ur silon (fickan). Genom att stångmatarna täcker hela silobotten, dvs. hela botten "rör" sig, så kan inte det lagrade materialet bygga valv och på så sätt förhindra att material matas ut på ett effektivt sätt. EnPlant stångmatare drivs med hydrauliksystem, EnPlant stångmatare kopplas hydrauliskt enligt EnPlant unikt system för att säkerställa en stabil matning av materialet från fickan. Stångmatarna som vi även kallar "stegar" designas i bredd och längd för att täcka hela silon eller fickans botten.
Kännarskruv och Rivarvals installeras vid utmatningsöppningen på fickan eller silon. Funktionen handlar om att kontrollera materialflödet alltså utmatningen som görs med stångmatarna men också att riva sönder större stycken som kan orsaka fastklämning i efterkommande transportörer.
Skraptransportörer används till att transportera material från en position till nästa. EnPlant skraptransportörtråg tillverkas med väl tilltagna stålplåtdimensioner, förstärkningsjärn samt som självbärande sektioner. Våra transportörer konstrueras med kraftig kedja för att kunna hantera bark, flis, gren och annat träavfall. EnPlant bränsle skraptransportörer är utrustade med robust medbringare i stål, konstruerat för klara kraftiga vridmoment och hårda påfrestningar. Vi har våra egna kedjehjul där designen baseras på årtionden av erfarenheter. Bränslematningstransportören konstrueras enligt bottenskrapakonstruktion, med andra ord matas materialet framåt på transportörens botten med det vi kallar medbringare/skraporna. Skrapan glider på högkvalitets slitplåt för längre livslängd. Returen går tillbaka i övre delen på transportören. Transportören är utrustad med glid guidar för tur och retur kedjan. EnPlant Skraptransportörer levereras komplett med transportörkedja med skrapor, täckluckor, inspektionsluckor växellåda och motor. Transportörens tråg monteras ihop i sektioner.
En Skruvtransportören används för att transportera material från en position till nästa. EnPlant Transportskruv dimensioneras för en låg fyllnadsgrad. Vi har även andra skruvtransportörer för andra funktioner så som doserskruv som matar fram ett jämnt materialflöde. Typiska användningsområden för doserskruvar är utmatning från materialfickor/silo, för dosering till rivare, tork, pelletpressar trädammbrännare eller liknande industriprocesser. Doserskruven matar fram material med fylld skruvgänga.
Biomassa Bränsle matas till i ungens bränsleschakt med skraptransportör. Redan 1981 påbörjade EnPlant företagsskapare Bert Ahlin designa EnPlant bränsleinmatare, syftet vara konstruera en pålitlig automatisk bränsleinmatare för träavfalls eldade energianläggningar. EnPlant bränsleinmatare utvecklades snabbt och redan 1991 vi kom fram till en unik konstruktion bränsleinmatare som används ofta inom träproduktindustrin samt värmeverk, men det finns bara en originalversion nämligen EnPlant. EnPlant bränsleinmatare består i huvudsak av ett bränsleschakt, integrerade bränslepåskjutarna, en dosering del bestående plungar, tillbakabrandskydd, värmeskydd samt instrumentation. EnPlant Bränsleinmatarsystemet inkluderar hydrauliksystem designat med variabla hastigheter och denna EnPlant design ger exakt kontroll över bränsletillförseln till förbränningen.
Styrsystem för biomassaeldade energisystem är komplexa på grund av integrationen av bränslehantering, förbränningskontroll och askaborttagning. Det är absolut nödvändigt att alla dessa system fungerar i harmoni tillsammans.
