RÖRLIG ROST

Med rörlig-rost eldning åstadkoms förgasning genom stegvis förbränning av våta träbränslen. Rörligt rostersystem som kyls med luft ger dig möjlighet att förbränna träbaserad biomassa med höga fukthalter för relativt stora eldningskapaciteter. Våta träbaserad biomassa som bark, flis, grenar, röter och träbaserade produktionsrester kan användas som bränslen.

Vi erbjuder rörligt rostersystem uppdelad i flera sektioner som tillåter varierande hastigheter samt med kontrollerade primärluftzoner som ger dig möjligheter till kontinuerlig drift, stabila och justerbara förbränningsresultat. Hela rörliga rosterytan består av de så kallade rosterstavar. EnPlants rosterstavar ger dig jämn luftrörelse över rosterbädden och den höglegerade gjutjärnssammansättningen i rosterstavarna säkerställer hållbarhet och långvarig prestanda.

EnPlant, egenutvecklad rörliga rosterdesign levererades för första gången 1991 för en 28 MW avfallsvedeldad energianläggning, detta betyder idag att våra rörliga rostersystem baseras på årtionden av erfarenheter kring skapa energi av träbaserad biomassa. EnPlant Reciprocating Grate Technology används ofta inom träproduktindustrin men det finns bara en originalversion nämligen EnPlant.

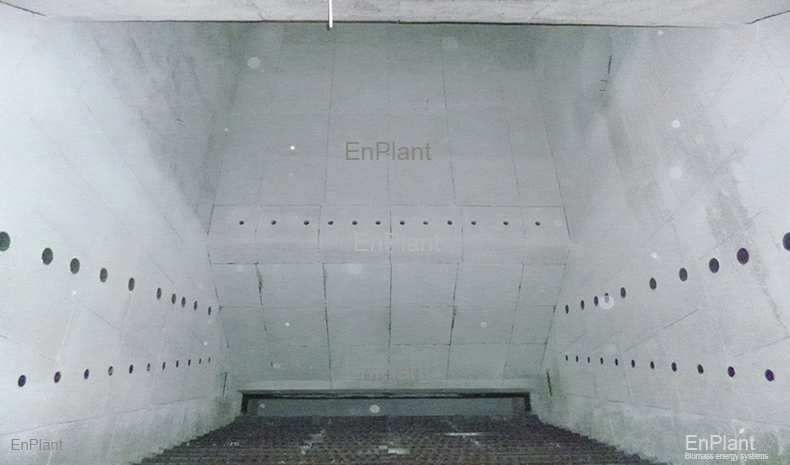

FÖRBRÄNNINGSKAMMARE

Avfallsveden förbränns i en förbränningskammare tillsammans med rörliga rostersystemet. Förbränningskammaren är ett enda stort rum byggt av ett stålhölje som är fodrat med eldfasta material och isoleringsmaterial. Den så kallade förbränningskammaren uppförs ovanpå rörliga rostersystemet, med andra ord förbränningskammaren och rörlig rost är en gemensam total design.

Med Förbränningskammare tillsammans med Rörliga-rost åstadkommer vi stegvis förbränning av våta träbränslen. All slags förbränning kräver syre som ju finns i luften, övergripande så tillförs förbränningsluften som primärluft och dels som sekundärluft. Det finns mer anläggnings specifika behov på hur förbränningsluft behöver tillföras, vi på EnPlant kan med våra erfarenheter erbjuda dig flera alternativ. Sekundärluft är den förbränningsluft som tillförs inuti förbränningskammaren. För att erhålla fullständig förbränning av träbaserad biomassa krävs god blandning av kolmonoxiden sedan tillförsel av den syrerika luften samt höga temperaturer och uppehållstider. En ren process och utsläppskontroller är avgörande i alla moderna förbränningssystem för biomassa. Med hänsyn till detta är våra förbränningskammare designade för varje jobb för att säkerställa en idealisk förbränning.

BrÄnsleinmatare

Biomassa bränslet matas till förbränningskammarens/ugnens bränslebehållare vanligtvis med typiska kedjetransportör eller andra transportsystem.

EnPlant bränsleinmatare är en integrerad del av våra energisystem för biomassa och är installerad på förbränningskammaren. Bränsleinmataren är utrustade integrerade bränsleåskjutarna som är programmerade för att jämnt inmata och fördela in bränslet inpå rörliga rost. Bränslepåskjutarna är installerade inuti ett system vi benämner som bränsledoseringssystem där bränslepåskjutarna kontinuerligt matar exakt den mängd bränsle som krävs av förbränningsprocessen baserat på nästkommande anläggningsprocess energiefterfrågan.

Mellan bränslelagring silo

Mellanlagring av bränsle är ibland bra att ha som extra bränsleförråd installerat ovanför ugnsbränsledoseringskärlet och bränsleinmataren. Att ha en mellanlagringsbehållare för bränslet utöver den stora bränslebehållaren ger dig ytterligare flexibilitet för bränslematningssystemet.

Askhantering

Efter förbränningsprocessen kommer det att finnas aska. EnPlant askhanteringssystem består huvudsakligen av kedjetransportörer eller så kallat våtaskatransportör, vattenkyld askskruvtransportör och askcontainer system. I EnPlants standard förbrännings ung för biomassaenergi släpps askan och slaggen från förbränningsprocessen ned i en nedsänkt våtaskatransportör. Det är det mest pålitliga och effektiva sättet att hantera träaska. Transportören är huvudsakligen en Drag-kedjetransportör fylld med vatten. Den våta asketransportören samlar upp aska från förbränningsprocessen och transporterar aska till nästa containerbehållare eller annat kärl.

Vattenkyld askskruv

EnPlant kan också leverera torraskahanteringssystem som huvudsakligen består av en vattenkyld askskruv. Skruvtransportören är placerad precis under askschakten under rörliga rosten. De vattenkylda askskruvarna kan även användas för uppsamling och transport av aska från annan processaska. Designen ger ett sätt att transportera högtemperaturaska från rörliga rosten, pannor etcetera.

Tillsatt brÄnnare - TrÄdammabrÄnnare

EnPlant Trädammbrännare som installeras integrerat på ugnen kan vi erbjuda för att förbränna finare material så som slipdamm eller fräst material. Alltså för att beskriva behovet kan det typiskt bli slipdamm så att säga över som en restprodukt vid tillverkning av spånskivor, detta slippdamma kan vi förbränna för att skapa mer energi. Detta finare material matas från EnPlant trädammdoseringsbehållare. Materialet blåses genom högtrycksrör in i en EnPlant centrifugalbrännare. Brännaren använder primär- och sekundärluft. Vår trädammbrännare har ingen självförsörjande låga vilket betyder att trädammeldningen måste ske samtidigt med rosteldningen.

Kontrollsystem

Styrsystem för biomassaeldade energisystem är komplexa på grund av integrationen av bränslehantering, förbränningskontroll och askaborttagning. Det är absolut nödvändigt att alla dessa system fungerar i harmoni tillsammans.
